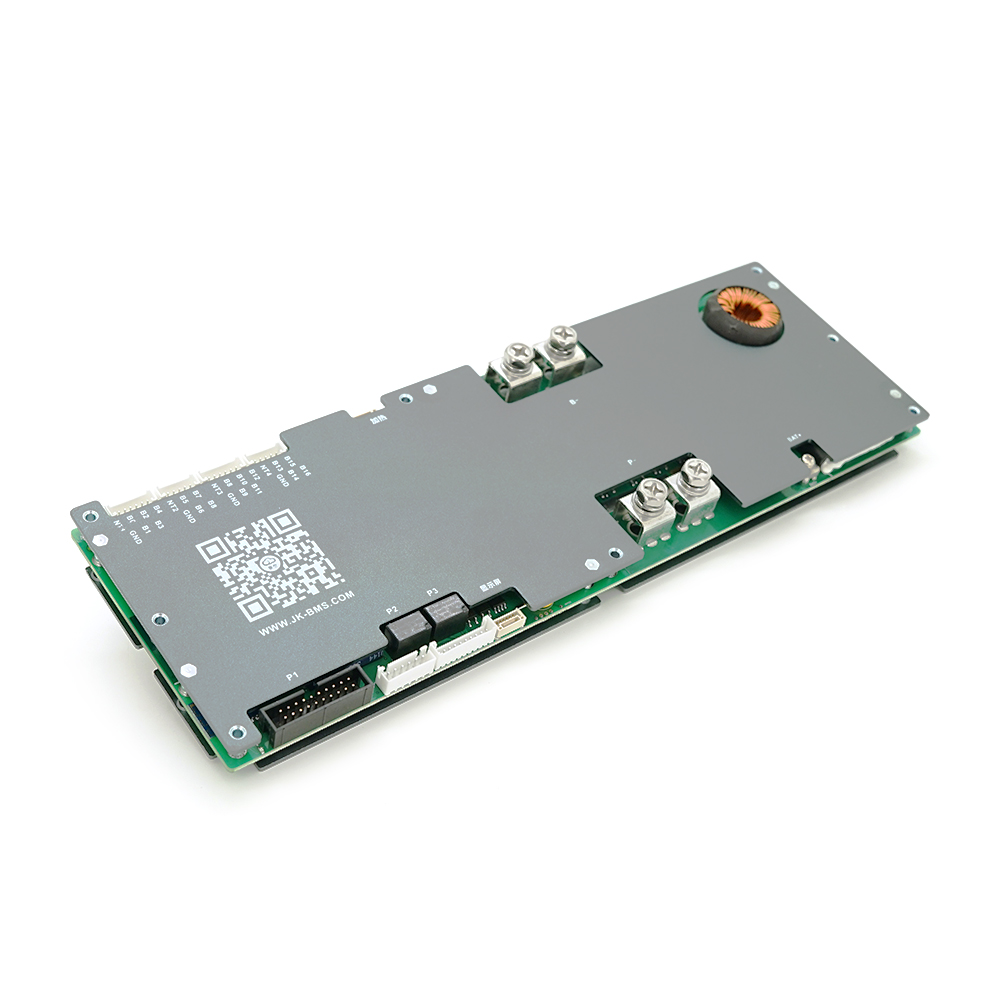

BMS плата JK-PB2A16S20P Li-Ion/LiFePo4/LTO 8S-16S, 200A, CAN/RS232/RS485, LED, 0.47mΩ, Bluetooth, Ballance 2A, TEMP control, Parallel 10A

Ця модель відноситься до спеціалізованої серії PB (Parallel Battery) від Jikong, розробленої спеціально для побудови складних систем зберігання енергії, серверних акумуляторних шаф (Server Rack) та систем Powerwall з можливістю паралельного з’єднання кількох зборок.

Розумна Smart BMS плата JK-PB2A16S20P (8S-16S, 200A, активний балансир 2А, CAN/RS485/RS232, паралельне підключення 10А)

Ця BMS-плата є спеціалізованим промисловим рішенням нового покоління для складання надійних систем зберігання енергії на 24 В (8S) або 48 В (16S). Головна фішка серії PB – повна готовність до паралельної роботи кількох акумуляторів в одній мережі та глибока інтеграція з інверторами.

Вона ідеально підходить для збирання серверних батарей, домашніх накопичувачів енергії для сонячних електростанцій (ESS) та систем безперебійного живлення підвищеної потужності.

Головні переваги та унікальні функції

* Інтелектуальне паралельне підключення (Parallel 10A): Плата оснащена вбудованим двонаправленим обмежувачем струму на 10 А. При паралельному з’єднанні кількох акумуляторних блоків (до 16 штук в одну систему) часто виникають величезні зрівняльні струми через різницю в рівні їх заряду. Цей модуль обмежує цей струм на безпечному рівні 10А, запобігаючи аварійному відключенню та захищаючи контакти.
* Потрійний інтерфейс зв’язку (CAN/RS485/RS232): BMS підтримує всі основні протоколи промислового зв’язку. Це дозволяє об’єднувати плати в єдину мережу “Master-Slave” (ведучий-відомий) та безпосередньо обмінюватися даними з гібридними інверторами найкращих світових брендів (Deye, Victron Energy, Growatt, Must, Voltronic, Pylontech та ін.).
* Потужний активний балансир (2.0 А): Фірмовий активний балансир Jikong працює на ємнісному перенесенні заряду. Струм до 2А швидко вирівнює напругу на осередках ємністю від 100 до 300+ Ач, запобігаючи розбалансу осередків при тривалій експлуатації.
* Екстремально низький опір (0.47 мОм): Завдяки потужній силовій частині на сучасних MOSFET-транзисторах із загальним опором всього 0.47 мОм, плата легко тримає постійний струм навантаження 200А і практично не нагрівається, зберігаючи високий ККД усієї системи.
* LED-індикація стану (SOC): Плата підтримує пряме підключення світлодіодної панелі індикації (часто йде в комплекті або вбудовується в корпус серверної шафи). На ній відображається поточний рівень заряду акумулятора (шкала SOC), режим роботи та можливі помилки.
* Багатоточковий температурний контроль (TEMP control): BMS комплектується кількома виносними датчиками температури NTC для моніторингу критичних зон усередині батарейного відсіку та захисту осередків від перегріву та заряду при негативних температурах.

Модель JK-PB2A16S20P
Підтримувана хімія LiFePO4, Li-Ion, LTO
Кількість комірок (S) LiFePO4: 8S-16S (24V-48V) Li-Ion: 7S-16S LTO: 14S-16S
Номінальний струм розряду/заряду 200 А (постійний)
Піковий струм розряду до 350 А/400 А (короткочасно)
Струм активного балансування 2.0 А (регульований)
Обмеження паралельного струму 10 А (вбудований обмежувач)
Внутрішній опір ланцюга 0.47 мОм
Порти зв’язку CAN, RS485, RS232, Bluetooth (вбудований)
Датчики температури 4 зовнішніх датчика NTC (для осередків) + контроль плати
Вихід під LED Є (індикація рівня заряду та помилок)
