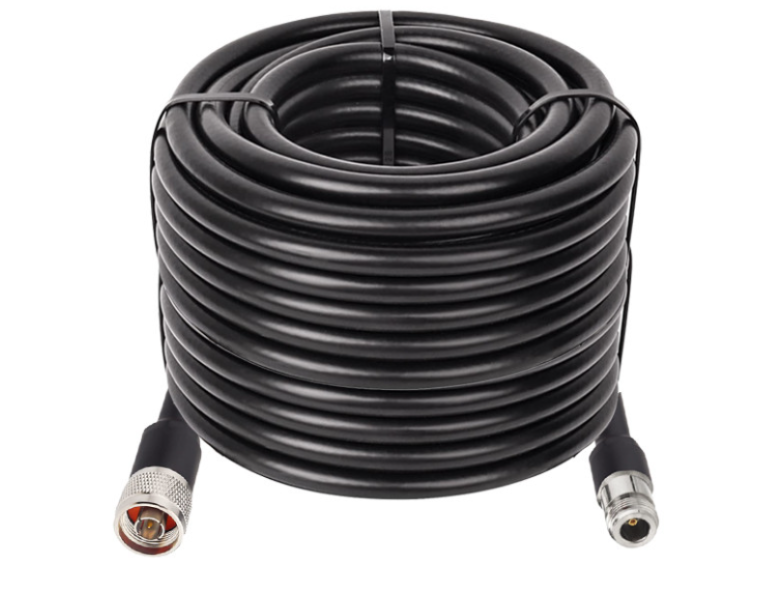

Високочастотний патчкорд подовжувач 10 метрів, N Type Male-N Type Female (тато, штекер-мама, гніздо) колір чорний

Призначення:
Готові, високоякісні, кабельні збірки, виготовлені з різних типів ВЧ-кабелів та роз’ємів, є незамінними елементами для налаштування і штатного використання обладнання радіозв’язку у VHF/UHF діапазонах, ВЧ перехідників, ВЧ пігтейлів, а також вимірювальних комплексів. Вони значно розширюють функціональні можливості обладнання та скорочують час його підготовки до роботи.

Загальна характеристика кабельної збірки: Високоякісна кабельна збірка з високочастотного коаксіального кабелю RG-58 C/U/LMR-400 з імпедансом 50 Ом, довжиною 10 метрів забезпечує мінімальні втрати сигналу та надійне підключення.

Оснащена N роз’ємами:
Сторона 1: N male
Сторона 2: N female
Дана кабельна збірка широко використовується для підключення функціональних елементів радіоелектронних засобів таких відомих марок, як KENWOOD, MOTOROLA, ICOM, HARRIS при організації радіозв’язку у VHF/UHF діапазонах частот у стаеннях і польових умовах, а також для підключення підсилювачів, репітерів, систем радіолокації, антенних фідерних систем різного призначення.

Переваги:
1. Висока гнучкість та надійність з’єднання.
2. Якісні матеріали забезпечують тривалий термін служби.
3. Зручність підключення завдяки стандартним роз’ємам.
4. Стабільна передача сигналу без значних втрат.

Характеристика та конструктивні особливості ВЧ кабелю:
Коаксіальний кабель RG-58 C/U /LMR-400– це високочастотний кабель, який має чудові екранувальні характеристики, придатні для радіочастотних застосувань.
Конструктивні особливості:
діелектрик: поліетилен (PE), діаметром 2,95 мм.
екрануючий шар: оплетення з міді, покритої оловом, діаметром 3,6 мм.
зовнішня оболонка: чорний полівінілхлорид (PVC), діаметром 4,95 мм.
Електричні параметри:
імпеданс: 50 Ом ± 2.
частотний діапазон: від постійного струму до 1 ГГц.
ємність: 101 пФ/м.
швидкість розповсюдження сигналу: 66%.
затримка сигналу: 5,03 нс/м.
ефективність екранування: ≥ 38 дБ (до 1 ГГц).
робоча напруга: ≤ 2,5 кВ RMS (на рівні моря).

Механічні параметри:
вага: 37 г/м.
мінімальний радіус вигину: 25 мм (статичний), 50 мм (динамічний).
температурний діапазон: від -25 °C до +85 °C.
температура встановлення: від -20 °C до +60 °C.
